一、工程概況
工程為新建高科技（計算機磁頭）電子廠房,位于廣東東莞市XX科技園區.建筑為兩層、局部三層,總建筑面積為一萬七百平方米.
設備樓與生產廠房相連,設備樓一層有發電機房、變壓器房.高低壓配電房,層高6.5m；二層為制冷機房,層高5.5m.廠房一層有潔凈車間、更衣室、小清洗房、大堂、鞋柜房.倉庫、空調機房、工藝用純水房等,層高6.5m,其中潔凈區面積1,760m2；二層有潔凈車間、清洗房、鞋柜房、辦公室、空調機房等,層高6.5m,其中潔凈區面積2,370m2.潔凈車間內主要有磁頭裝配生產線、清洗生產線、檢查測試生產線等.局部三層為空氣壓縮機房、倉庫等.
據甲方生產工藝要求,潔凈室系統技術指標按美國聯邦209E有關規定執行.潔凈區總面積4130㎡,其中100級潔凈區面積3040㎡,1,000級潔凈區面積890㎡,10,000級潔凈區面積200㎡.

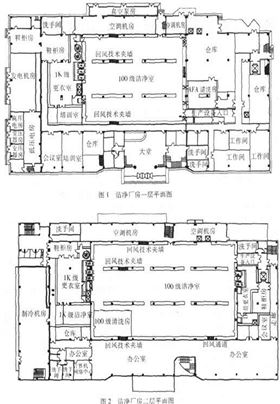

圖1、2為本工程一、二層平面圖.
二、設計參數
根據甲方生產工藝的要求及FS209E的相關規定,并參考《潔凈廠房設計規范》GBJ73－84.見表.
三、潔凈空調系統設計
1、潔凈空調換氣次數
100級：換氣次數為400次／小時（斷面風速0.36m／s）
1,000級：換氣次數為80次/小時
10,000級：換氣次數為40次／小時
100,000級：換氣次數為25次／小時
2、潔凈空冷負荷
夏季冷負荷包括圍護結構負荷、人員負荷、照明負荷、生產設備負荷、空調機組內風機負荷、新風負荷.其中,生產設備一項由甲方提供設備功率和設備的排氣量.經計算,主潔凈室面積指標1,170w／m2,清洗房面積指標1,220W／m2.
3、潔凈室的新風量和送風量
新風量綜合考慮人員衛生所需風量、生產設備排風量、維持潔凈室正壓所需風量,經計算得出.
100級潔凈室空調送風量由冷負荷和焓差經計算得出.
1,000級以下潔凈室的空調送風量除由冷負荷和焓差的計算值外,還需考慮潔凈換氣次數,取二者的最大值.之所以與100級潔凈室不同,是由于空調方式不同.
4、1O0級主潔凈室（包括清洗房）的空調方式
采用PAHU＋AHU＋FFU的空調方式,見圖3.
其中：PAHU為新風處理機組（ Primary Air Handing Unit） ；
AHU為空氣處理機組（Air Handling unit）；
