——  廣東順德工業設計研究院光學實驗室凈化建設  ——

廣東順德工業設計研究院（廣東順德創新設計研究院）（以下簡稱“研究院”）于2014年7月注冊成立，是佛山市順德區政府直屬二類事業單位，以應用型技術研發、研究生聯合培養和創新創業孵化為核心業務，以精密儀器研發、信息技術、機械自動化、工業設計等為主要研究領域，以“建設技術創新生態、服務順德產業升級、培養高級復合人才”為宗旨，建設成為“政產學研”一體化的協同創新平臺。

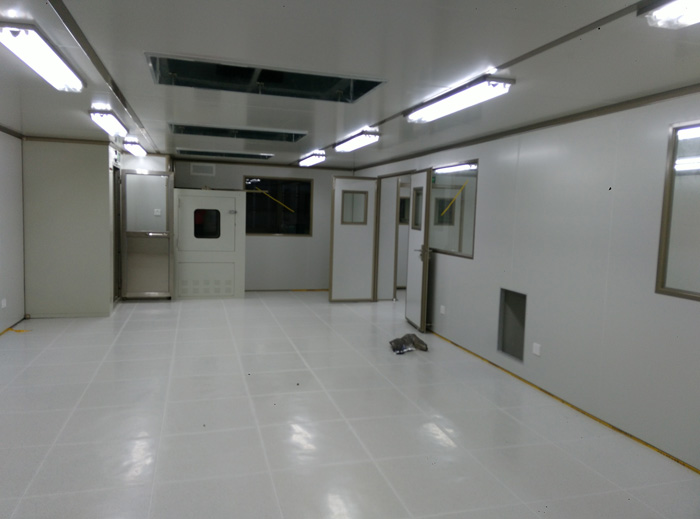

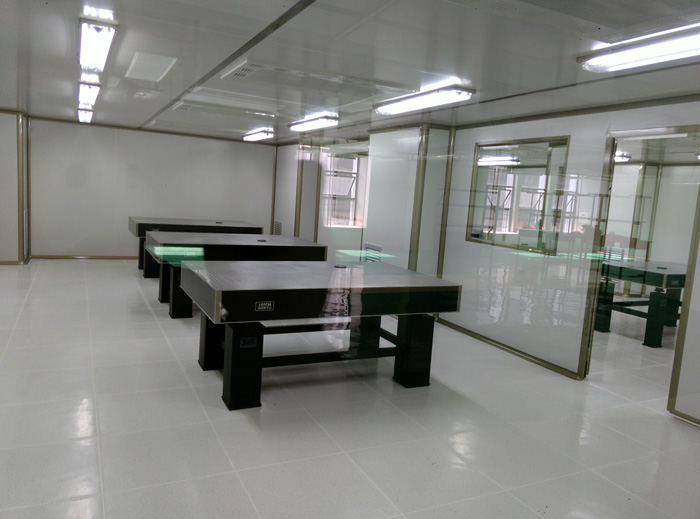

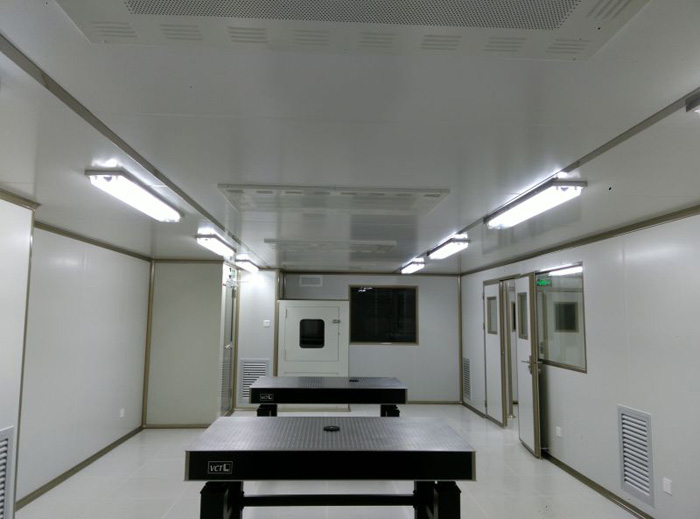

工程概況

項目名稱：廣東順德工業設計研究院（千級光學潔凈實驗室凈化裝修）

項目規模：工程面積約129.8m2(其中:千級潔凈區面積約占92.3m2,10萬級潔凈區約占10m2,機房面積約占27.5m2)

項目進展：2016年9月簽定合同,現已竣工

設計及施工內容

2.1本工程裝修材料應符合國家消防、安全、衛生等規范要求

2.2地面:環氧樹脂自流坪地面

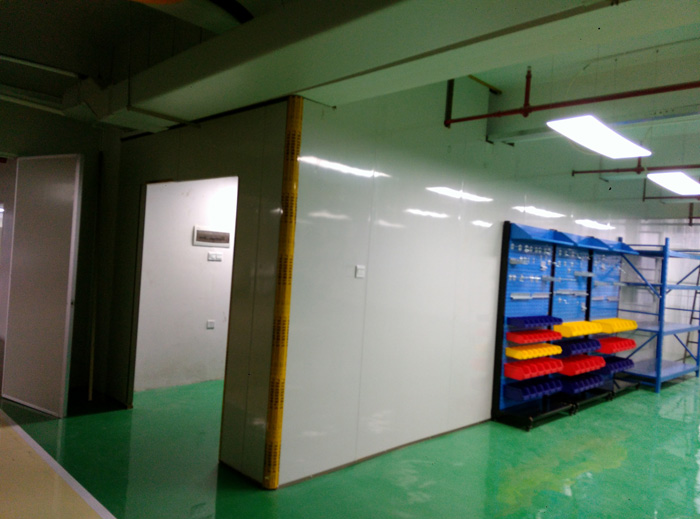

2.3 墻面、隔斷:巖棉彩鋼夾芯復合板隔斷

2.4 天花:玻鎂彩鋼夾芯板吊頂

2.5 彩鋼密閉門及視窗

具體范圍詳見平面圖紙標示.

設計依據

3.1 業主提供的圖紙和技術文件及現楊勘察資料

3.2 《金屬面巖棉、礦渣巖棉夾芯板》 JC/T869—2000

3.3 《建筑設計防火規范》           GB50016—2010

3.4 《建筑內部裝修設計防火規范》   GB502222—95（2002年版）

3.5 《建筑裝飾裝修工程質量驗收規范》GB50210—2001

3.6 《潔凈廠房設計規范》           GB50073—2013

3.7 《沽凈廠房施工與驗收規范》     GB50591—2010

設計及施工技術要求

4.1全區墻體采用機制巖棉彩鋼板,整板厚度50mm, 面壁鋼板厚度0.426mm,隔斷高度詳見平面圖示.

4.2全區天花采用中空玻鎂巖彩鋼板,整板厚度50mm, 面壁鋼板厚度0.426mm,吊頂高度詳見平面圖示.

4.3潔凈車間采用普通環氧樹脂地板.

4.4車間門采用彩鋼板制作安裝,裝修結構均采用鋁型材固定安裝,有視窗的采用鋼化玻墻.所有門門鎖均采用球頭鎖.

4.5車間內,隔斷之間、隔斷與地面之間安裝槽式鋁型材;隔斷之間陽角處均安裝陽圓弧鋁型材.

4.6觀察窗及門上視窗均采用5mm鋼化玻璃; 平開密閉門帶觀察窗,門框應帶密封膠條;鋁合金固定窗采用斜面固定玻璃型材,門、窗安裝方法見大樣圖.

4.7安裝前,必須嚴格放線,防止累積誤差造成隔斷傾斜、扭曲;墻角應垂直交接,隔斷的垂直度偏差不應大于0.2%.

4.8施工安裝時,應首先進行吊掛,錨固件等與建筑主體結構 (地面、地面、天花)的固定.

4.9隔斷的安裝縫隙以及陰角、陽角的縫隙必須用透明玻璃密封.玻璃膠嵌固前應將縫隙內的雜質,油污等清除干凈,并保持表面干操.

4.10安裝過程中不得撕下彩鋼板表面塑料保護膜,禁止撞擊、踩踏板面,并注意加強對巳安裝好的彩鋼板的保護.

4.11所有建筑構配件,隔墻,吊頂?shù)墓潭ê偷鯍旒荒芘c主體結構相連,不能與設備支架 (如風管吊桿以及有震動的設備) ,管線支架相聯接,防止因輕微震動引起裝修材料松動和灰塵脫落.

4.12吊頂?shù)陌惭b應確保頂棚的平整性.

4.13門洞未標注尺寸處均為距墻邊或性邊150mm.

4.14地面的基層為細石混凝土地面,地面不平整度不大于0.1%,施工前應清除表面的水泥浮漿及垃圾雜物,徹底清除表面的油污,清除積水,使潮濕處干燥 并用漆刷和吸塵器將地坪表面的塵埃徹底清除 ,地對坪表面的孔洞和明顯凹陷處填補找平.

4.15在施工過程中必須隨時清掃灰塵,對于隱敲空間(吊頂、夾墻內部) 還應做好清掃記錄.

4.16有吊頂房間墻體隔至吊頂,吊頂高度不同的相鄰房間之間的隔墻砌至與較到的吊頂平齊.

其它說明

5.1工程施工前，應與設計人員進有必要的技術交流.

5.2本工程施工必須與工藝、暖通、給排水、電氣等專業配合進行，設備嵌墻部分隔斷應等設備安裝到位后施工.
